医疗接头气密性防水检测设备生产线应用讲解

气密性测试设备 ? 来源:厦门市希立仪器设备有限 ? 作者:厦门市希立仪器设 ? 2021-11-01 10:31 ? 次阅读

现在医疗接头或者线材连接器接头质量要求越来越高,很多厂家为了满足各种特殊环境使用都会增加医疗接头的工艺要求。而目前做做精密接头的厂家都在将质量要求提升,要求产品满足IP66~68的防护等级,适用于雨淋、 水下、水密真空设备等恶劣环境,在此基础上,还需要提供防护升级服务,能满足水深2米、10米、30米的产品。本次厦门希立仪器为大家展示一组使用气密性检测设备用于医疗接头的防水气密性测试案例。

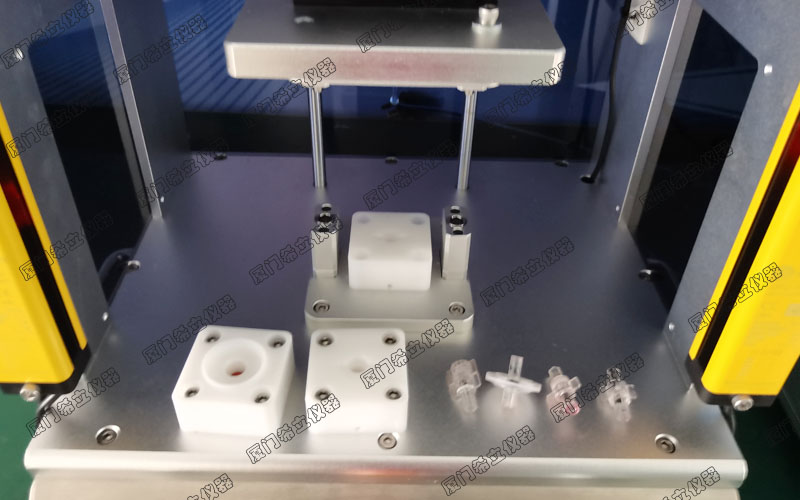

图:医疗接头气密性防水检测模具细节图

从图片 可以看出,医疗接头产品较小。根据客户的要求,本次所测试的医疗接头的防水等级为IP67,要求测试的容积压力是10Kpa。如图所示,每次测试一个医疗接头,每次测试前先将医疗接头安装在辅助治具上,待测试完毕后直接将辅助治具一起放在测试治具上,便于节省取放时间。



使用设备 :厦门希立气密性防水检测设备一台


辅助设备:厦门希立仪器气密性防水检测桌面式辅助工装一台 、厦门希立仪器医疗接头非标定制模具一套

气密性防水检测方案:采用的是直接测试方法,根据产品的结构定制模具,将产品放入模具中,按下气密防水辅助工装双启动键后模具下压后对产品上下进行封堵,使产品内部形成密封状态。气密防水检测设备对产品内部进行充气、稳压、测试,经过设定的时间来检测产品内腔气压变化进行判定产品有无泄漏。测试压力10Kpa,充气时间10S(可根据客户需求调整),稳压时间10S(可根据客户需求调整),测试时间5S(可根据客户需求调整)。

厦门市希立仪器设备有限公司是一家集气密防水检测设备、流量检测设备、示踪气体测试设备研发、设计、生产于销售一体的科技企业。公司旗下目前直压气密性防水检测设备、差压气密性防水检测设备、流量检测仪、示踪气体测试仪器、泡水试验设备。免费帮客户提供气密性防水测试方案 ,辅助工装、气密辅助治具一站式服务。

文章编辑:厦门市希立仪器设备有限公司
