                  电缆综合探测仪的功能特点及技术参数

                  2021年04月19日 10:01 ? 次阅读

                    青岛电缆FB28寻线仪—T7000

                    T7000 电缆综合探测仪是新型电 缆探测设备,全新的外形设计符合人 机工程学原理。显示均采用彩色液晶 屏,背景灯可保证在任何情况下清晰 显示信息。尤其是先进的窄带数字滤波技术,使得在任何强磁场下不受干 扰,特别适合高电压强磁场环境下使 用。在功能上增加了指向模式:使用方向箭头为操作者指示电 缆的中心线,罗盘显示电缆的走向;另外也增加更多的频率, 使使用者有了更多的选择,并可以根据使用者的要求定制频率。

                    功能特点:

                    1、能快速有效地确定地下的光缆、电缆走向和深度,及确定外皮故障。

                    2、确定电缆(管道)的走向,具有信号强度指示、左右箭头指示、罗盘方向指示。

                    3、具有电流方向指示,防止串线干扰。

                    4、数字直读显示电缆(光缆)的深度:0-20 米,3 米内精度5%,8 米内精度 10%。

                    5、具有故障检测专用模式,可用于探测外皮故障及电缆的破坏处。

                    6、自动测深:当仪器正确置于管线垂直上方时,自动显示目标管线真实深度。

                    7、信号识别:从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。

                    8、电流方向指示:具有独特技术,可显示跟踪信号的电流方向、相位,有效提高查找路径的准确性。

                    技术指标:

                    发射机技术参数

                    本机为多频大功率发射机,以恒功率输出、自动匹配外部负载,保证本机工作在佳状态。具有欧姆表功能,能探测外部电压及测试持续的环路电阻,可协助判断故障性质。

                    1、可供选择频率:输出 31 种频率的正弦交流信号,分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz 、 8.01KHz 、8KHz 、 8.44KHz 、 9.5KHz 、 9.82 KHz 、 29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、 82.3KHz、83.1KHz、89KHz、133KHz、200KHz,故障检测及管 线识别信号 FFLOW、FFHIGH,电流方向信号 SS Low、SS High。

                    2、具有 FF 故障检测频率,可同时发出路由跟踪信号和故障定位信号。

                    3、欧姆表功能,可检测外部电阻、外部危险电压提示。

                    4、三种信号发射方式(直连法 耦合法 感应法)。

                    5、自动负载调整。

                    6、输出功率可调,低档、中档、高档、满档四种档位。大输出电流不小于 999mA;大输出功率不小于 12W。

                    7、大容量锂电池供电,可满负荷工作 8 小时

                    接收机技术参数

                  ? ? ? ?接收机使用3.5寸 24位色真彩液晶显示,显示信号强度数字、 幅度光条、罗盘指向、左右箭头指向、电流方向指示,用于指 示信号的强弱、光电缆定位、故障检测、光电缆识别、深度测量

                    1、宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值 5 种显示方式。

                    2、具有宽带接收技术,可根据客户需求提供个性化定制(100Hz-200kHz 内) 可供选择频率:50Hz、60Hz、LF、577Hz、8KHz、33KHz、 82KHz、133KHz、SSLOW、SSHIGH。

                    3、数字直读深度范围:0~20 米。精度:3 米以内±5%,8 米以 内±10%。

                    4、显示内容:信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示。

                    5、可外接 A 字架进行电缆故障精确定位。

                    6、可外接耦合钳进行电缆精确识别。

                    7、信号识别:从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。

                    8、电流方向指示:具有独特技术,可显示跟踪信号的电流方向、相位,有效提高查找路径的准确性。

                    9、具有可调音量的信号强度声音指示。

                    10、3.5 寸 24 位色真彩液晶显示。背光亮度可调,适应各种环境。

                    11、大容量锂电池供电,持续工作 8 小时。
                  ? ? ?责任编辑:tzh

                  下载发烧友APP

                  打造属于您的人脉电子圈

                  关注电子发烧友微信

                  有趣有料的资讯及技术干货

                  关注发烧友课堂

                  锁定最新课程活动及技术直播

                  电子发烧友观察

                  一线报道 · 深度观察 · 最新资讯
                  收藏 人收藏
                  分享:

                  评论

                  相关推荐

                  直流耐压烧穿源产品功能及特点

                  烧穿元是电缆故障测试系统中的选配组件,为什么是选配件?主要是这个组件用于高压电缆绝缘不良点及高阻泄漏....
                  发表于 2021-04-19 09:53? 4次阅读
                  直流耐压烧穿源产品功能及特点

                  电缆常见故障的原因分析

                  电缆绝缘介质内部气隙在电场作用下产生游离使绝缘下降。当绝缘介质电离时,气隙中产生臭氧、硝酸等化学生成....
                  发表于 2021-04-19 09:50? 7次阅读
                  电缆常见故障的原因分析

                  工业机器人应用的十大误区你掉过哪个?

                  机器人投资通常从几万到百万美元,在第一时间作出正确的选择并且避免常见的错误是非常重要的,因为错误将导....
                  发表于 2021-04-16 09:03? 150次阅读
                  工业机器人应用的十大误区你掉过哪个?

                  请问怎样去设计一款电缆通断测试仪?

                  新型的电缆通断测试仪主要实现了哪些功能? 电缆通断测试仪技术指标有哪些? 怎样去设计电缆通断测试仪? ...
                  发表于 2021-04-15 06:51? 0次阅读
                  请问怎样去设计一款电缆通断测试仪?

                  场强突变检测器的性能很优秀吗?

                  文本介绍的场强突变检测器其性能优于许多其他同类的探测仪。...
                  发表于 2021-04-15 06:34? 0次阅读
                  场强突变检测器的性能很优秀吗?

                  1xEV-DO移动终端设备的测试要求和方法有哪些?

                  1xEV-DO移动终端设备的测试要求有哪些? 1xEV-DO移动终端生产测试的常用方法有哪些?其区别是什么? cdma20...
                  发表于 2021-04-15 06:12? 0次阅读
                  1xEV-DO移动终端设备的测试要求和方法有哪些?

                  教你一招无损检测同轴电缆的屏蔽质量

                  我和我的同事Picotest的Steven Sandler探索了同轴电缆的屏蔽特性,他通过将一端连接....
                  发表于 2021-04-14 15:56? 21次阅读
                  教你一招无损检测同轴电缆的屏蔽质量

                  是什么因素决定了传感器高频响应?

                  传感器的高频截止频率是什么? 传感器的低频截止频率又是什么?   传感器的输出接头形式和电缆对测量信号...
                  发表于 2021-04-13 06:15? 0次阅读
                  是什么因素决定了传感器高频响应?

                  请问如何选择最佳的测试电缆?

                  50欧姆测试电缆的优势是什么? 如何选择合适的测试电缆? ...
                  发表于 2021-04-12 06:33? 0次阅读
                  请问如何选择最佳的测试电缆?

                  各位大佬,有没有实现和测试开关硬件的途径?

                  实现和测试开关硬件的途径有哪些 如何将测试电缆链接到测试系统连接器? ...
                  发表于 2021-04-12 06:28? 0次阅读
                  各位大佬,有没有实现和测试开关硬件的途径?

                  电缆导体截面积选择要点的简单分析

                  电缆相信大家都很熟悉,可是如果说是对电缆很懂的话,相信还是没有多少的,除了做电缆行业的人。 下面就由....
                  发表于 2021-04-09 14:45? 120次阅读
                  电缆导体截面积选择要点的简单分析

                  如何利用交流连续性测试器找到电缆的单端故障?

                  请问如何利用交流连续性测试器找到电缆的单端故障?...
                  发表于 2021-04-09 06:41? 0次阅读
                  如何利用交流连续性测试器找到电缆的单端故障?

                  工厂供配电系统的运行与维护

                  随着社会发展和科学技术的进步,工厂供配电系统的运用越来越广泛,但是,工厂供配电系统触电事故以及电气火....
                  发表于 2021-04-07 09:45? 45次阅读
                  工厂供配电系统的运行与维护

                  差模和共模信号有什么特点?有什么方法可以抑制一般噪音?

                  差模和共模信号有什么特点? 有什么方法可以抑制一般噪音? ...
                  发表于 2021-04-07 06:45? 0次阅读
                  差模和共模信号有什么特点?有什么方法可以抑制一般噪音?

                  分享一篇HDMI 2.1噪声抑制的解决方案

                  HDMI是一款采用差分信号的数字接口,设计用于数字视频和音频。该接口广泛用于音频-视频市场。HDMI....
                  发表于 2021-04-06 16:19? 360次阅读
                  分享一篇HDMI 2.1噪声抑制的解决方案

                  如何实现一个简单的FM调频发射制作实验

                  目前,适合自己动手制作的发射实验当数无线话筒等调频器材,虽然各种报刊上这类文章较多,但是报刊缺乏交互....
                  发表于 2021-04-05 17:03? 211次阅读
                  如何实现一个简单的FM调频发射制作实验

                  三菱PLC上传程序时出现通讯错误的原因

                  在属性窗口中,可以修改端口号,将端口号修改为相同的数字就可以了。电脑的端口和三菱PLC编程软件的端口....
                  发表于 2021-04-04 17:16? 40次阅读
                  三菱PLC上传程序时出现通讯错误的原因

                  短路电流计算方法

                  短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路....
                  发表于 2021-04-04 16:55? 138次阅读
                  短路电流计算方法

                  室内电气工程基础知识之配线的注意事项

                  将导线穿入保护管金属线槽内称为配线,目前,建筑物内多采用穿管暗敷设及穿管或金属线槽明敷设的配线方法。
                  发表于 2021-04-04 09:11? 138次阅读
                  室内电气工程基础知识之配线的注意事项

                  【课件PPT】高速数字设计和信号完整性教程——第10章 扁平电缆

                  扁平电缆的信号传播、频率响应、串扰及串扰基本计算等。 ...
                  发表于 2021-04-02 11:25? 0次阅读
                  【课件PPT】高速数字设计和信号完整性教程——第10章 扁平电缆

                  微波对射探测器的原理及性能对比分析

                  随 着5G技术的 发展,安防产品层出不穷,其中智慧型安防产品受到了圈内人的追捧。 在这个环境下,我们....
                  发表于 2021-04-01 14:24? 31次阅读
                  微波对射探测器的原理及性能对比分析

                  如何做好电缆线路的运行维护,基本方法是什么

                  电缆的正常运行离不开日常的维护,电缆线路运行维护着重要做好负荷监视、电缆金属套腐蚀监视和绝缘监督三个....
                  发表于 2021-04-01 13:35? 23次阅读
                  如何做好电缆线路的运行维护,基本方法是什么

                  电线电缆的日常使用中,都有哪些常见问题

                  随着社会的快速发展,电线电缆的作用越来越体现出来了,得到了人们的认可和喜爱,具有较好的信息和电能的传....
                  发表于 2021-04-01 13:31? 20次阅读
                  电线电缆的日常使用中,都有哪些常见问题

                  不合格的电线电缆有哪些危害

                  电线电缆是用于传输电力、传输信息和实现电磁能量转换的一大类电工产品。电线电缆在所有经济活动和社会生活....
                  发表于 2021-03-31 13:53? 48次阅读
                  不合格的电线电缆有哪些危害

                  ?电线电缆的特性介绍

                  世间万物皆有自我属性和层次,何况电线电缆产品应用广泛、种类繁多,即使你身处行业之中,也并非面面俱到,....
                  发表于 2021-03-30 13:28? 51次阅读
                  ?电线电缆的特性介绍

                  DCS系统接地的基于要求、原则及方法介绍

                  (3) 屏蔽地(AG,Analog Grounding) 也叫模拟地,它可以把现场信号传输时所受到的....
                  发表于 2021-03-30 10:38? 254次阅读
                  DCS系统接地的基于要求、原则及方法介绍

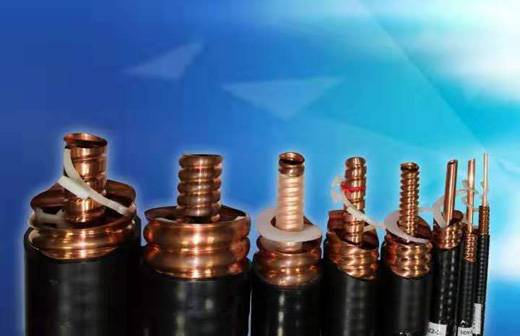

                  射频电缆可以根据不同的方式和型式来分类

                  射频电缆是传输射频范围内电磁能量的电缆,射频电缆是各种无线电通信系统及电子设备中不可缺少的元件,在无....
                  发表于 2021-03-26 14:44? 78次阅读
                  射频电缆可以根据不同的方式和型式来分类

                  射频电缆的衰减一般与哪些因素有联系

                  射频电缆是传输射频范围内电磁能量的电缆,射频电缆是各种无线电通信系统及电子设备中不可缺少的元件,在无....
                  发表于 2021-03-26 14:07? 52次阅读
                  射频电缆的衰减一般与哪些因素有联系

                  浅谈隔离开关和高压真空断路器的区别

                  因其灭弧化学物质和灭弧后触头间隙的电缆护套化学物质都是高机械泵而而得名;其具有身型小、净重比较轻、可....
                  发表于 2021-03-26 11:57? 129次阅读
                  浅谈隔离开关和高压真空断路器的区别

                  浅谈绝缘端子性能下降的原因

                  是怎么回事造成 促使绝缘端子的性能降低的?倘若说你用的绝缘端子他的绝缘性降低了,可是你却不清楚这到底....
                  发表于 2021-03-25 15:18? 73次阅读
                  浅谈绝缘端子性能下降的原因

                  现场总线系统正逐步“傻瓜化”

                  现场总线系统的优越性很多。首先要突出现场总线降低系统投资成本和减少运行费用的优点。这一点很重要,有了....
                  发表于 2021-03-25 14:18? 140次阅读
                  现场总线系统正逐步“傻瓜化”

                  如何判断高压电力电缆的好坏

                  电力电缆在很多的行业当中都得到了非常广泛的应用,它的使用为我们带来了非常大的帮助,今天我们为大家介绍....
                  发表于 2021-03-25 13:34? 75次阅读
                  如何判断高压电力电缆的好坏

                  关于电缆断芯的检查方法

                    电缆的芯是电缆的一个重要组成部分,我们通过电缆的芯来传递信息的,如果电缆断芯了,会带来了许多麻烦....
                  发表于 2021-03-25 13:32? 98次阅读
                  关于电缆断芯的检查方法

                  电力系统在国民用电环境之中发挥着重要的作用

                  不言而喻目前电力系统在国民用电的环境之中发挥了重要的作用,而电缆本身也是提供电力技术的关键材料和支撑....
                  发表于 2021-03-24 14:05? 61次阅读
                  电力系统在国民用电环境之中发挥着重要的作用

                  电线电缆过热导致火灾的原因都有哪些

                  电线电缆是每个家庭或单位传输电能的基本设施。没有它,我们就享受不了有电的现代生活。但是,正是由于它被....
                  发表于 2021-03-24 14:02? 81次阅读
                  电线电缆过热导致火灾的原因都有哪些

                  电路EMC设计接地的一些建议

                  为了更好的明了接地的技巧方法,下文中将不再讲究任何的文字技巧,而是一针见血的道出接地问题的本质来。 ....
                  发表于 2021-03-24 09:43? 188次阅读
                  电路EMC设计接地的一些建议

                  读取三菱PLC数据的方法

                  三菱提供了MX Sheet软件,MX Sheet是一种通讯支持软件,无须程序,只通过简单的设置即可使....
                  发表于 2021-03-23 15:45? 87次阅读
                  读取三菱PLC数据的方法

                  电线电缆编织层的具体作用是怎样的

                  电线电缆现在在很多地方都有使用,得到了广泛的应用。大家也会想多多的了解它有关的一些方面的事情,那么对....
                  发表于 2021-03-23 13:49? 44次阅读
                  电线电缆编织层的具体作用是怎样的

                  如何正确检查并快速区分高温电线电缆的真实性

                  高温电线电缆的质量直接关系到用户的用电安全。因此,如何正确检查并快速区分高温电线电缆的真实性是用户购....
                  发表于 2021-03-23 13:45? 18次阅读
                  如何正确检查并快速区分高温电线电缆的真实性

                  电缆护套的材料介绍

                  电缆护套是电缆的外层,作为电缆中保护内部控制结构安全具有重要的屏障,保护电缆在安装工作期间和安装后不....
                  发表于 2021-03-22 13:40? 93次阅读
                  电缆护套的材料介绍

                  浅谈电线电缆产品的命名原则

                  电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代....
                  发表于 2021-03-22 13:38? 57次阅读
                  浅谈电线电缆产品的命名原则

                  锁具管理站的优势介绍

                  其生产制造生产流程为超声波焊合,对比其他生产商镙钉安裝式更加的安全系数,且无法被拆卸,除非是是强制性....
                  发表于 2021-03-22 10:34? 21次阅读
                  锁具管理站的优势介绍

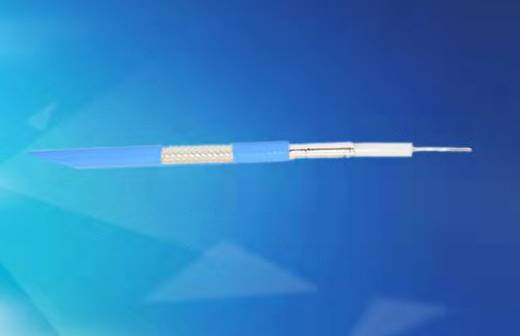

                  半钢半柔电缆的结构、优点及用途

                  半钢半柔RM系列电缆采用了是特殊的结构设计与先进的生产制造工艺,使该系列电缆在全频段范围内有着优良的....
                  发表于 2021-03-19 14:03? 76次阅读
                  半钢半柔电缆的结构、优点及用途

                  电线电缆绝缘击穿的原因分析

                  击穿是指电缆的绝缘层因外力损坏、(挤压、雷击等),绝缘资料老化等原因形成的原有绝缘功能被损坏,失掉原....
                  发表于 2021-03-19 13:57? 166次阅读
                  电线电缆绝缘击穿的原因分析

                  工业插头插座如何安裝

                  工业插头插座安裝与走线: 1),按照负载的电总流量,安裝方式和运用场所选择合适的规格型号。 2),拆....
                  发表于 2021-03-18 16:24? 105次阅读
                  工业插头插座如何安裝

                  特种电缆与普通电缆之间的区别是怎样的

                  如今的生活中,电占据了人们生活的每一个方面,如果没了电,让人们生活在黑暗的环境中,相信没有多少人能够....
                  发表于 2021-03-18 14:23? 41次阅读
                  特种电缆与普通电缆之间的区别是怎样的

                  阀门锁的防盗功能和特性是怎样的

                  阀门锁不起到防盗作用,主要起到警告作用。例如,工厂的管道需要维修时,必须关闭阀门进行维修,必须锁住阀....
                  发表于 2021-03-18 11:47? 94次阅读
                  阀门锁的防盗功能和特性是怎样的

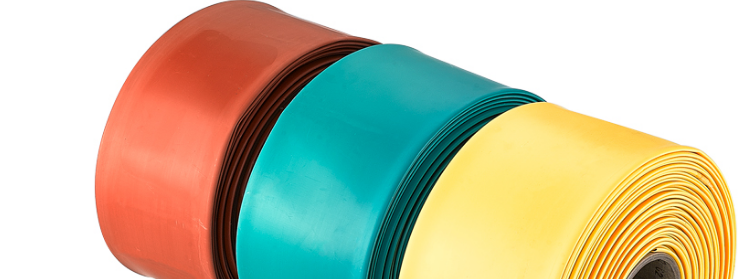

                  常见的铁氟龙热缩套管一般都有哪几种

                  今日给大伙儿详细介绍常见的铁氟龙热缩套管有哪几种?以下几点由我梳理,相关内容供以参照。 常见的铁氟龙....
                  发表于 2021-03-18 10:49? 72次阅读
                  常见的铁氟龙热缩套管一般都有哪几种

                  电缆编织层的具体作用是什么

                  电线电缆现在已经成为人类生活生产不可或缺的产品,无论是工厂现场还是百货商店,电线电缆都存在于各个角落....
                  发表于 2021-03-17 13:29? 48次阅读
                  电缆编织层的具体作用是什么

                  电缆外皮有多种颜色,它们各自的含义是什么

                  作为一个拥有多年生产经验的电缆公司,在接待客户的时候经常会被问到各种各样的问题,其中比较多的就是电缆....
                  发表于 2021-03-15 14:28? 311次阅读
                  电缆外皮有多种颜色,它们各自的含义是什么

                  什么是高温线,高温线适用的两个关键因素是什么

                  电缆可以安装在环境恶劣和环境温度高的环境中,但在正确的环境条件下选择正确的电缆对于确保电缆的预期寿命....
                  发表于 2021-03-15 14:25? 75次阅读
                  什么是高温线,高温线适用的两个关键因素是什么

                  从几个方面来谈一谈高温电线电缆的常识问题

                  高温电线电缆在我们的生活当中无处不在,且应用广泛,它又给我们的生活带来了很多的便利,并且高温电线电缆....
                  发表于 2021-03-15 14:15? 137次阅读
                  从几个方面来谈一谈高温电线电缆的常识问题

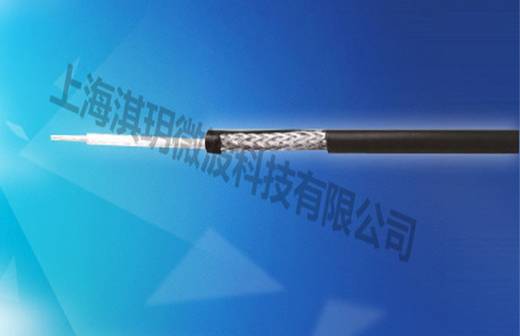

                  射频同轴电缆的性能特点是怎样的

                  提到射频同轴电缆,作为一种微波信号传输线,广泛的应用我们的通信产业,并且随着我们通信产业的迅猛发展,....
                  发表于 2021-03-15 14:10? 67次阅读
                  射频同轴电缆的性能特点是怎样的

                  热缩电缆封帽生产工艺流程及其特性的介绍

                  热缩电缆封帽生产工艺流程: 1、经模具注塑成形。 2、辐照度, 3、扩大成形。 热缩电缆封帽材料: ....
                  发表于 2021-03-15 11:58? 210次阅读
                  热缩电缆封帽生产工艺流程及其特性的介绍

                  码住机械设计中各个流程所用的一些软件

                  系统的给大家列出机械设计中各个流程所用的一些软件。
                  发表于 2021-03-15 10:50? 299次阅读
                  码住机械设计中各个流程所用的一些软件

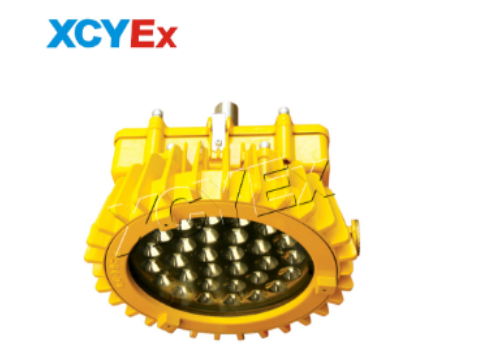

                  手提式防爆探照灯的维护要点

                  手提式防爆探照灯生产厂家给你详细介绍,大家许多领域应用到的防爆灯,一旦应用一些机器设备,就务必对他们....
                  发表于 2021-03-14 11:03? 66次阅读
                  手提式防爆探照灯的维护要点

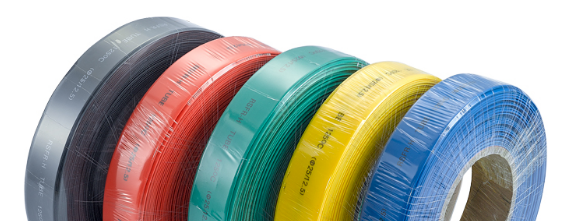

                  热缩套管聚乙烯的发展状况

                  热缩套管聚乙烯(PE)是中国通用防腐蚀涂料中运用最普遍的种类,关键用于生产制造薄膜、器皿、管路、拉丝....
                  发表于 2021-03-11 09:50? 84次阅读
                  热缩套管聚乙烯的发展状况

                  电缆损耗的来源,如何补偿电缆损耗?

                  电缆损耗的来源? 如何补偿电缆损耗? 不同电缆下MAX9979的性能测试分析 ...
                  发表于 2021-03-11 06:15? 0次阅读
                  电缆损耗的来源,如何补偿电缆损耗?

                  中欧电缆或成中美角力新热点

                  一项由中企牵头建设、从巴基斯坦直达法国的海底光缆项目,将美国的传统盟友——欧洲,夹在了激烈的中美地缘....
                  发表于 2021-03-10 17:03? 378次阅读
                  中欧电缆或成中美角力新热点

                  介绍一种独特的热缩管,它有哪些特别之处

                  热缩管一般全是管形形状,今日为大家详细介绍的是一种独特的热缩管-【电缆修补片】。 在电力企业和通讯业....
                  发表于 2021-03-09 11:23? 122次阅读
                  介绍一种独特的热缩管,它有哪些特别之处

                  冷压端子的连接方式都有哪几种

                  冷压端子别名绝缘端子,(吕泰金具)电子器件连接器,上空连接头都属于冷压端子。是用以完成电气设备连接的....
                  发表于 2021-03-08 14:14? 188次阅读
                  冷压端子的连接方式都有哪几种

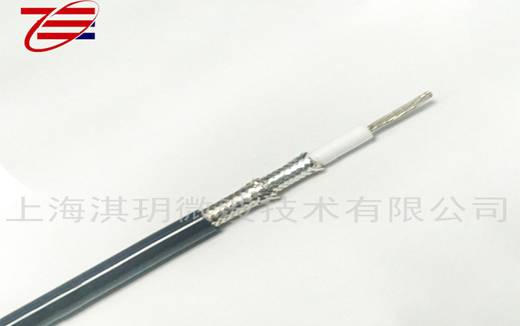

                  同轴电缆的型号及其作用是怎样的

                  不管是语音、数据以及图像画面质量的好坏取决于整个系统中差的那一环,往往差的那一环就是传输系统。而传输....
                  发表于 2021-03-08 13:33? 279次阅读
                  同轴电缆的型号及其作用是怎样的

                  关于漏泄电缆工作原理的简单介绍

                  漏泄电缆是漏泄同轴电缆的简称,既具有传输信号的,又具有天线功能,通过对处导体开口的控制,可将受控的电....
                  发表于 2021-03-08 13:24? 132次阅读
                  关于漏泄电缆工作原理的简单介绍

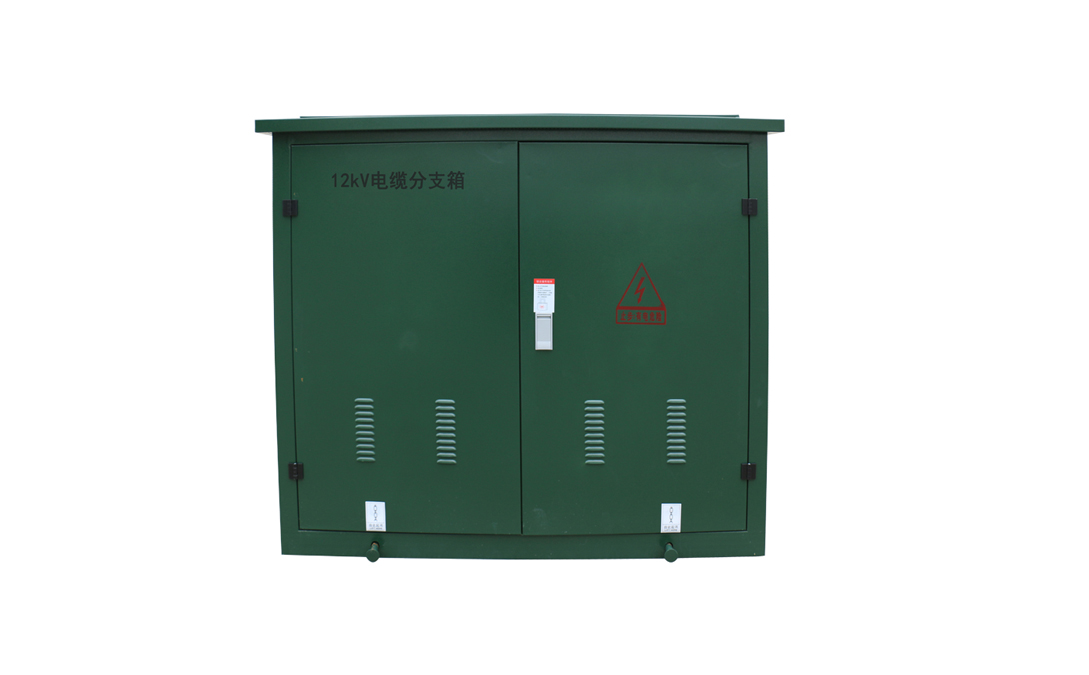

                  电缆分支箱的类型都有哪些,要如何进行区别
